概 述
T G 6 0 0 0系 列產品是我公司開發的適合于非防爆領域應用，用于連接工業現場儀表與控制室之間的電氣接口設備。它通過電源-輸入 - 輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定性和可靠運行。TG 6 0 0 0 系 列產品具備多種類型規格可供選擇，基本滿足自控系統中各種信號的隔離、配電、轉換、分配、報警設定等功能要求。
產品特點
◆ 功能：給現場儀表配電；信號隔離傳輸；信號轉換；信號多路分配；報警設定。
◆ 通道數：單通道；雙通道；一入二出；一 入三出。
◆ 供電方式：獨立的直流電源供電；二線制回路供電。
◆ 匹配信號及現場儀表：
開關、接近開關輸入
驅動現場閥門、指示燈等現場設備的電源輸出
二線制、三線制變送器電流輸入
支持HA R T通 訊協議的二線制變送器電流輸入
直流電流/電壓信號輸入、輸出
熱電偶、熱電阻溫度信號輸入
◆ 模塊化設計，精密集成混合電路。
◆ 卡裝式結構，耐燃性材質機殼，厚度為16mm，可密集安裝，組合、拆卸方便。
◆ 拔插式接線端子，獨立的電源接線端，可帶電拔插,安裝、接線、維護簡便易行。
◆ 系列產品通過CE認證。
主要通用技術參數
工作電源：20～30V DC
常規額定工作電源：24V DC
傳輸精度：0.1級；0.2級（溫度變送器類）
溫度漂移：優于0.1%FS/10℃（允許溫度范圍）
響應時間：≤1s （11~90%）
穩定時間：約 3~5s
隔離強度（輸入/輸出/電源/儀表外殼及接線端子之間）：2500V AC/1分鐘 50Hz
絕緣阻抗（電源/輸入/輸出之間）：≥100MΩ
工作環境溫度：-20~+60℃
運輸儲存溫度：-40~+80℃
工作中允許相對濕度：5~ 95%RH （無冷凝）
工作中允許大氣壓力：80~106KPa
電磁兼容：符合89/336/EEC,IEC/EN 61000 相關抗電磁兼容指令
防護等級：IP20
殼體材質：PC（聚碳酸酯）+ABS
安裝方式：35mm 標準導軌卡式安裝
使用線纜：0.5~2.5 (mm²)的多束或單股電纜
外形尺寸：16×1 1 6×1 1 0 ( m m )
整機重量：約10g~120g
產品結構
結構：卡裝式結構，PC/ABS。內部電路功能模塊化嵌入式設計，精密元器件和混合集成電路。拔插式接線端子，可以帶電拔插。
1. 接線端子：
可拔插式接線端子插頭,
編號 1 2 3 4 5 6
2. 儀表面板：
面板上標注有產品型號代碼，
設置有電源指示燈。
3. 接線端子：
可拔插式接線端子插頭,
編號 7 8 9 10 11 12
4. 電源接線端：
5. 儀表殼體：
PC/ABS材質機殼,儀表厚度16mm
6. 產品標簽粘貼部位：
PET材質標簽，標注產品型號代碼以及
相關重要參數
7. 導軌安裝卡扣：
適合卡裝在標準的35mmDIN導軌上。
8. 透氣散熱孔：
密集散熱孔，通風對流設計，儀表長時間工作不發熱。

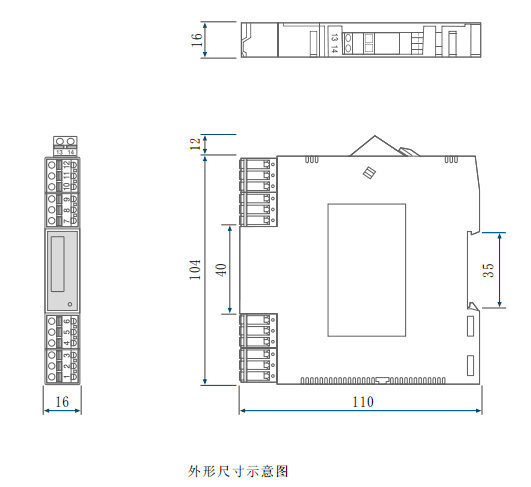

外形尺寸圖
外形尺寸：16×116×110（mm）
儀表安裝與端子接線
安裝環境要求：
應安裝在安全場所。
1 . 符合技術規格所要求的環境溫度范圍和環境濕度范圍。
2 . 周圍環境中不得有強烈震動、沖擊以及大電流和火花等電磁感應影響
3 . 環境空氣中應不含有對鉻、鎳、銀鍍層、有色金屬及其合金起腐蝕作用的介質，以及易燃易爆的物質。
安裝方式
采用35mm標準DIN導軌卡式安裝

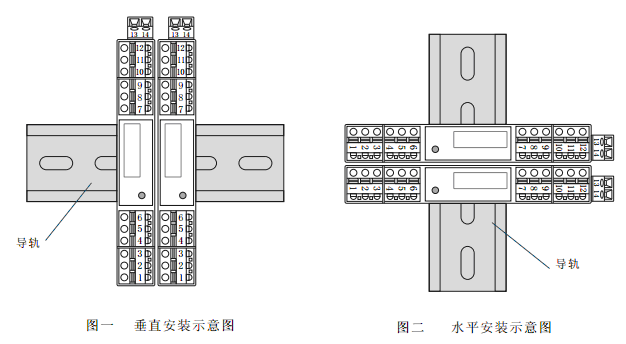

1.用戶可根據實際需要采用如圖一所示的垂直安裝或者如圖二所示的水平安裝。
2.安裝時請注意卡位穩定、牢固，可密集安裝。
接線
1.采用軟銅截面積為0.5~2.5(mm²)的多束或單股電纜。
2.端子接線通過自升壓簧片式壓緊連接。
