4.內部寄存器

4.1 保持寄存器定義

4.2 中間變量區

　　TG900P用于存儲數據的中間變量區如下所示。

4.3 中間變量與MODBUS地址的對應

　　中間變量區，可以定義BOOL、BYTE、WORD和DWORD型變量，也可以定義為SINT、INT、DINT、REAL等類型，不可掉電保存的中間變量區地址可以從%MB3.0~%MB3.65534。

　　在中間變量區，基本的TG900P地址空間是按字節定義的，即一個BYTE型變量占據一個地址：而一個BOOL型變量占據的是所在字節地址的某一位（如%MX3.00000.0），一個WORD型變量占據兩個字節但其地址是低字節的TG900P地址（如%MW3.00000），一個DWORD型變量占據4個字節但其地址是最低字節的TG900P地址（如%MD3.00000）。

　　如果要定義一個SINT(BYTE)、INT(WORD)、DINT(DWORD)型變量，則它們對應的地址分別是字節型（%MB）、字（%MW）和雙字（%MD），如果要定一個REAL型變量，則對應的地址是雙字（%MD）。

　　Modbus地址空間是按字定義的，Modbus地址與TG900P的字地址一一對應（如410001對應%MW3.00000），同時一個Modbus地址又能對應這個TG900P字地址的高字節和低字節（如410001的高8位對應著%MB3.00001，而低8位對應著%MB3.00000），又能對應這個TG900P地址的第0~15位（如410001的16位分別對應著%MX3.00000.0~%MX3.00000.15）。

　　不可掉電保存的中間變量區寄存器地址如下：

　　Modbus地址的確定：

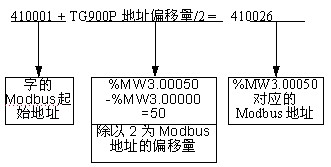

　　·字變量，假設其地址為%MW3.00050，則對應的Modbus地址為：

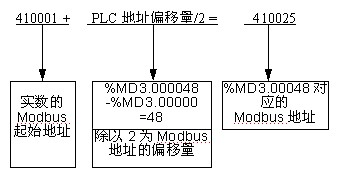

　　·實數變量，5.1及以后版本的TG900P從%MD3.0開始使用，且實數變量的地址必須能被4整除，TG900P地址對應的Modbus地址計算如下：

　　5.1及以后版本的TG900P具有1948個字節可掉電保持的中間變量（TG900P冷啟時，數據清零），地址從%MB3.100000至%MB3.101947。

　　用戶要使用中間變量區中的掉電保持區，一是要其TG900P固件版本必須是5.1及以后版本，二是使用MULTIPROG5.35編程軟件。

　　在掉電保持區同樣可定義BOOL、BYTE、WORD和DWORD型變量，也可以定義為SINT、INT、DINT、REAL等類型。5.1及以后版本的TG900P在建立變量時不可以勾選Retain，否則下載出錯。

　　掉電保存區寄存器地址如下：

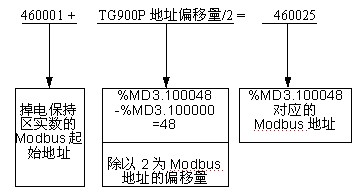

　　掉電保持區實數變量的地址計算：
